MÁY BAY KHÔNG NGƯỜI LÁI LÀ GÌ?
Với sự phát triển vượt bậc của khoa học công nghệ ngày nay, máy bay không người lái (UAV) là một trong những chủ đề nổi bật của khoa học công nghệ trên thế giới cũng như tại Việt Nam. Có quá nhiều người đặt ra câu hỏi: “Vậy UAV là gì?”
UAV là viết tắt của "Unmanned Aerial Vehicle" ("Phương tiện hàng không không người lái", hay thường gọi là "Máy bay không người lái").

Đúng với tên gọi của mình, trên thiết bị UAV hoàn toàn không có phi công lái. UAV được điều khiển từ xa từ một trạm điều khiển trên mặt đất có thể tự bay theo lịch trình được lặp trình sẵn của các hệ thống máy tính phức tạp.

UAV hiện nay đang được sử dụng trong nhiều loại nhiệm vụ khác nhau. Có thể nói sự xuất hiện của các thiết bị bay không người lái UAV thực sự là cuộc cách mạng trong lĩnh vực thu thập số liệu, khảo sát, giám sát và theo dõi các đối tượng trên thực địa.



Thực tế cho thấy, có rất nhiều ứng dụng bắt buộc phải triển khai trên diện rộng như giám sát thu thập số liệu lâm nghiệp, ghi nhận số liệu thiên tai ngập lụt, trượt lở đất … mà nếu áp dụng các kỹ thuật truyền thống, sẽ vô cùng tốn kém kinh phí và thời gian triển khai.

Một số ứng dụng nổi bật của máy bay không người lái (UAV):
Lập bản đồ, khảo sát nông nghiệp.
Giám sát, lập mô hình 3D trong khu vực khai thác mỏ xây dựng.
Ứng dụng trong trắc địa, xây dựng..
Ứng dụng trong báo động, quan trắc dòng chảy, sói mòn ven biển, cửa sông, ven biển...
Ứng dụng khảo sát trong ngành dầu khí.
ĐIỂM NỔI BẬT CỦA PHANTOM4 RTK:
Vận hành đơn giản dễ sử dụng, phạm vị hoạt động an toàn cao
Hỗ trợ kết nối RTK (Real Time Kinematic) đo động thời gian thực
Hỗ trợ tính PPK (Post-Process Kinematic) đo động GPS xử lý sau
Sai số ổn định
Truyền dẫn công nghệ OcuSyns (Truyền dẫn băng thông tín hiệu 100Mbs/s)
Hệ thống hình ảnh chính xác (hiệu chỉnh, đồng bộ sai số thấu kính Lens).
TimeSync đồng bộ thời gian thực, truyền hình ảnh trực tiếp từ P4rtk về máy tính
Đồng bộ với trạm D-RTK 2 di động mặt đất (Base Station)
Hỗ trợ NTRIP
Hỗ trợ SDK di động (Mở rộng theo chức năng người dùng RTCM 3.0, 3.1, 3.2 MSM4 & 3.2 MSM5 )
Dữ liệu chính xác trong khi yêu cầu ít điểm kiểm soát mặt đất hơn
Liên hệ 0987831661
Liên hệ : 0987831661
Số lượng
Thêm Vào Giỏ Hàng

Thông Tin Chi Tiết

THÔNG SỐ KỸ THUẬT:

Độ chính xác định vị ngang 1cm + 1ppm RTK
Độ chính xác định vị dọc 1,5cm + 1ppm RTK
Trọng lượng 1.39 kg
Thời gian bay tối đa 30’
Tầm hoạt động 7km
Thân máy P4Rtk trang bị ăng ten GPS thu được các loại tín hiệu: GPS , BeiDou , Galileo, Glonass hỗ trợ chế dộ PPK, RTK hoặc kết nối với trạm điều khiển mặt đất D-Rtk2
Cảm biến chống va chạm trong phạm vi 0.2m-7m
Hệ thống truyền hình ảnh, video: OcuSync
Tay điều khiển tích hợp màn hình hiển thị hỗ trợ kết nối 3G, Wifi
HỆ THỐNG ĐỊNH VỊ ĐẠTĐỘ CHÍNH XÁC TỚI MỨC CM:
Mô dun RTK được tích hợp trên đỉnh của máy bay Phantom 4rtk cung cấp dữ liệu định vị ở mức cm theo thời gian thực. Ngay cạnh dưới mô dun RTK là mô đun GNSS dự phòng để duy trì sự ổn định trong quá trình Phantom 4Rtk bay ở các khu vực thành phố có mật độ xây dựng cao hoặc những vùng tín hiệu 3G kém. Sự kết hợp giữa hai mô đun RTK và GNSS cho chúng ta được tối ưu hóa trong an toàn bay ở những khu vực có địa hình phức tạp.
Phantom 4Rtk với khả năng kết nối hệ thống định vị trên máy bay với trạm di động D-RTK2 và có thể kết nối xử lý dữ liệu PPK với một số dòng máy thông dụng tại Việt Nam.
THU THẬP DỮ LIỆU CHÍNH XÁC VƠI Timesync:
Để tận dụng tối đa các modun định vị của Phantom 4Rtk, hệ thống TinmeSync mới đã được tạo ra để liên tục điều chỉnh bộ điều khiển ca bay, máy ảnh và modun RTK. Ngoài ra TimeSync đảm bảo mỗi ảnh sử dụng dữ liệu chính xác nhất và dữ liệu định vị về trung tậm của CMOS, tối ưu hóa kế quả từ các phương pháp quang điện ảnh và để hình ảnh dạt được độ chính xác tốt nhất.
HỆ THỐNG HÌNH ẢNH CHÍNH XÁC:

Với cảm biến CMOS 1 inch, 20 megapixel hình ảnh chụp được luôn rõ nét. Màn trập cơ học trong quá trình di chuyển giúp cho Phantom 4Rtk vẫn chụp ảnh thường xuyên mà cách hình ảnh không bị mờ màn trập. Do độ phân giải cao Phantom 4Rtk có thể nhận biết được các vật thể 2.74 cm ở độ cao bay chụp 100m.
Để đảm bảo độ chính xác mỗi ống kính camera đơn đều được trải qua quá trình kiểm định, hiệu chỉnh nghiêm ngặt. Các tham số biến dạng được thu thập và lưu vào dữ liệu của mỗi hình ảnh làm cho việc xử lý hậu kỳ các phần mềm khác nhau thật đơn giản
HỆ THỐNG TRUYỀN DẪN OCUSSYNC:
KẾT NỐI ĐỒNG BỘ VỚI TRẠM DI ĐỘNG D-RTK2:


Hỗ trợ các hệ thống định vị vệ tinh : GPS; GLONASS; BEIDOU và GALILEO, kết nối OcuSync và 4G, kết nối nhiều máy bay trong cùng một thời điểm
Khi kết nối đồng bộ, trạm di động D-RTK2 cung cấp tín hiệu hiệu chỉnh, tọa độ theo thời gian thực cho Phantom 4Rtk gán tạo độ, độ cao vào tâm của ảnh chụp để đơn giản hóa trong quá trình xử lý ảnh.
Trạm di động D-Rtk2 và hệ thống truyền OcuSync 2.0 của trạm di dộng đảm bảo Phantom 4Rtk có thể thu được tọa độ chính xác ở phạm vi cm trong mọi điều kiện địa hình.
ỨNG DỤNG LẬP KẾ HOẠCH BAY:

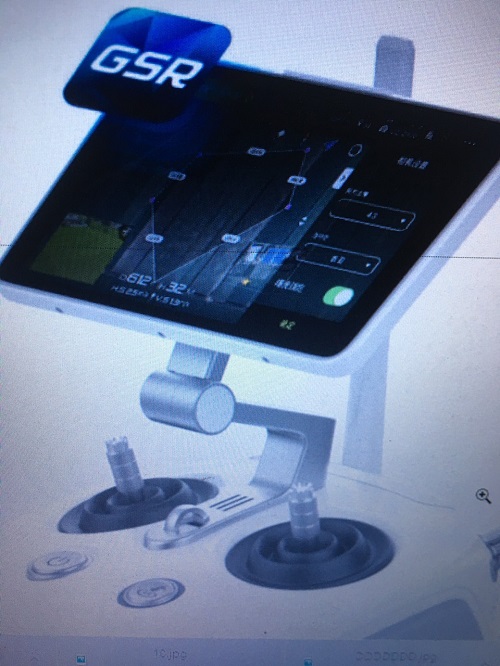

Bộ điều khiển P4R có khả năng điều phối trực tiếp đồng thời tối đa 5 máy bay P4R cùng lúc , cho phép phi công làm việc hiệu quả  đồng thời.Hỗ trợ kết nối 4G, Wifi và truyền dẫn OcuSync
Ứng dụng GS RTK cho phép người điều khiển máy bay với 2 chế độ lập kế hoạch bay Photorammetry và Waypoint Fligh bên cạnh chế độ bay truyền thống. Các chế độ lập kế hoạch bay cho phép người dùng có thể đặt các thông số như: độ phủ ngang, độ phủ dọc, tốc độ, độ cao, thông số camera và hơn thế nữa, cung cấp quy trình kiểm tra hoặc lập bản đồ tự động.
Ứng dụng GS RTK cho phép người dùng có thể tải File ranh giới KLM ranh giới, tim tuyến tử thẻ nhớ. Công tác thiết lập ca bay có thể làm việc trong phòng để tiết kiệm thời gian ngoài thực địa. Chế độ ưu tiên màng trập mới để giữ phơi sáng nhất quán trên tất cả các ảnh và báo động cấp độ gió để cảnh báo cho người điều khiển về các điều kiện bất lợi
ỨNG DỤNG PHANTOM4 RTK:
Khảo sát địa hình
Đo đạc địa chính
Khảo sát giao thông, thủy lợi
Đo đạc khối lượng san lấp
Xây Dựng Dân Dụng & Công Nghiệp
Xây dựng bản đồ 3D cho quy hoạch, khảo cổ ..
Đơn vị cung cấp dịch vụ bay không người lái (UAV Drone)
Quản lý, giám sát hạ tầng xây dựng
Ứng dụng Quản Lý BIM/VDC
